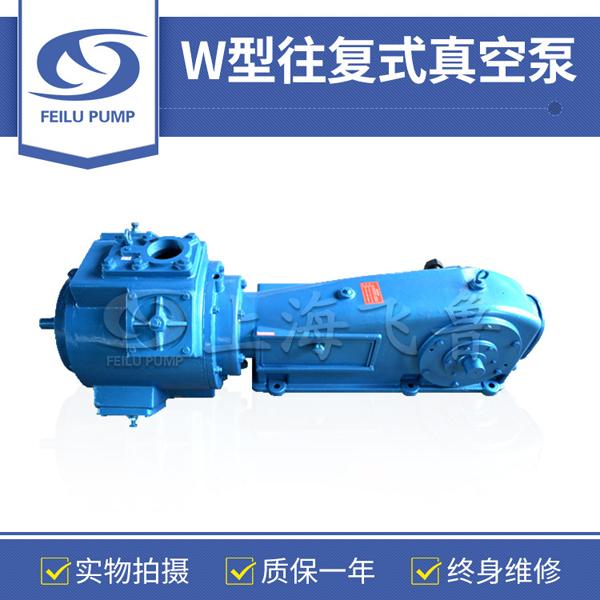

W型往复式真空泵是获得粗真空的基本真空设备之一，W型往复式真空泵是广大企业比较熟悉和广泛使用的一种真空设备，W型往复式真空泵是通过活塞的往复式运动在气缸内不断使气体膨胀和压缩，并通过进排气阀片完成吸排气工作从而获得真空。
W、WY型真空泵已被广泛的应用于各工业部门中。例如化工或食品工业中的真空蒸馏，蒸发、结晶、干燥和过滤，真空冶金工业中的除气、电气工业上的侵渗等。
1、气阀是固定的实行自动配气，运动部件少，因而操作简单。
2、机械传动部件也抽气部分分隔在两个腔体内，保证机械传动部分不致受被抽气体的污染，保持良好的润滑状态，因而特别适合化学工业的各种应用。
3、属于最传统的真空泵，最为人所知，因而使用、维护起来比较方便。
4、往复式真空泵对于抽除腐蚀性或含有颗粒状灰尘的气体是不适用。
|
型号 |
WY-50(V5) |
WY-100(W4) |
WY-200(W5) |
W3 |
W4-A |
W4-1 |
W5-1 |
W-300 |
|
|
抽气速率（m3/h) |
200 |
370 |
770 |
200 |
370 |
370 |
770 |
1080 |
|
|
极限压力（Pa) |
1300 |
1300 |
1300 |
2600 |
2600 |
2600 |
2600 |
2600 |
|
|
转速（r.p.m) |
300 |
200 |
200 |
300 |
200 |
530 |
430 |
300 |
|
|
配用电机（Kw) |
5.5 |
11 |
22 |
5.5 |
11 |
11 |
22 |
30 |
|
|
汽缸直径x行程 |
250x150 |
350x200 |
455x250 |
250x150 |
350x200 |
250x150 |
350x200 |
450x200 |
|
|
(mm) |
|||||||||
|
气管直径 |
进 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
|
(mm) |
出 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
|
水管直径 |
进 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
|
（mm) |
出 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
|
体积 |
长 |
1435 |
1819 |
2357 |
1418 |
1819 |
1486 |
1805 |
1980 |
|
宽 |
624 |
876 |
1010 |
630 |
876 |
520 |
670 |
745 |
|
|
高 |
710 |
900 |
1162 |
650 |
900 |
720 |
860 |
980 |
|
W型往复式真空泵的结构概要和工作原理：
W、WY型往复式活塞真空泵，是获得粗真空的主要设备之一，它用于从密闭容器中或反应锅中抽除空气或其他气体，它不适用于抽腐蚀性的气体或者带有硬颗粒灰粉的气体。它的结构由两个主要部分组成：机械传动部分和气体流通部分。
1、机械传动部分：
机械传动部分整个机构原件在一个封闭的机体内，真空泵曲轴被支承在机体两旁的圆锥滚子轴承中。曲轴一端装有一个大带轮，以驱动传动部分。连杆把曲轴的轴颈和十字头连接起来。活塞杆的一端装有一个大带轮，以驱动传动部分。另一端装在活塞的锥孔并以螺母固定之。电动机和装在轴上的小带轮通过三角胶带带动曲轴旋转，这样通过连杆和十字头的作用，使活塞在气缸中作往复运动。
连杆曲轴机构在机体内运动时，使油池中的润滑油飞溅以润滑轴承、曲轴颈、十字头和滑倒等摩擦表面。为了便于检查和维修传动机构，机体两侧和后面装有可拆卸的门盖，在后面盖上装有油窗以指示机体内油池的油面高度。
2、气体流通部分：
气室和汽缸铸成整体，气室上面装有进气阀为进气口，气室下面装有排气阀为排气口，在阀的气槽上有阀片和螺旋弹簧组成逆止阀，以控制进排气和自动完成配气作用。
气缸内有一个活塞，活塞上装有活塞环，保证被活塞间隔的气缸两端气密。活塞在气缸内作往复运动时，不断的改变气缸两端是容积，一端面积扩大吸入气体，另一端积缩小排出气体。活塞和气阀的联合作用，周期的完成真空泵的吸气和排气作用。
流动在气缸水套的冷却水，把气缸中因气体被压缩面产生的热量和因金属表面摩擦而产生的热量带去，使气缸不至过热。冷却水从气缸盖下面进水流入，经过水套在气缸颈上面出水口流出真空泵。
气缸内壁与活塞环摩擦面，由装在气缸上的油杯注入润滑油润滑。
