雕刻机真空泵
雕刻机真空泵是我公司根据木工数控雕刻吸附要求，结合水环真空泵综合参数和数控雕刻实际情况，自行设计的一种专业用于木工吸附、玻璃吸附、金属吸附等，需要真空吸附、真空牵引、真空吊运、真空间歇进给的一套真空负压装置。
一、雕刻机真空泵结构与特点：
雕刻机真空泵是我公司根据木工数控雕刻吸附要求，结合水环真空泵综合参数和数控雕刻实际情况，自行设计的一种专业用于木工吸附、玻璃吸附、金属吸附等，需要真空吸附、真空牵引、真空吊运、真空间歇进给的一套真空负压装置。

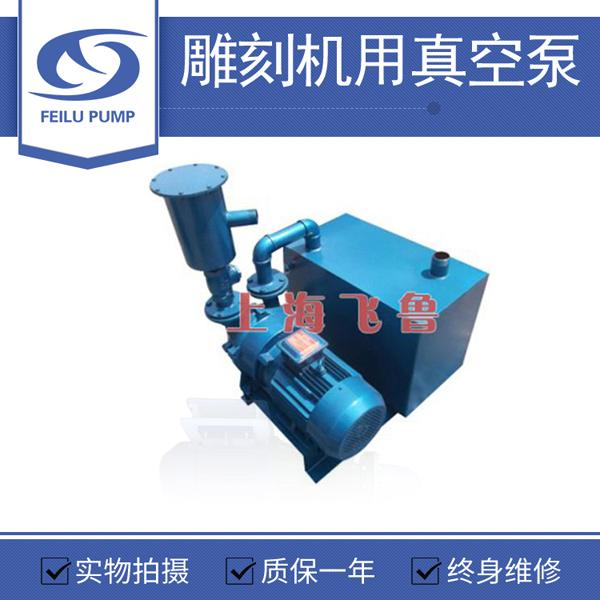

雕刻机真空泵有主负压动力源水环真空泵、真空止回阀、**阻液器、电磁阀、空气开关、过滤器、水浴落尘罐(用户选配)、循环水箱、管路及阀门等组成。
雕刻机真空泵广泛用于薄而表面光滑的金属制品、玻璃、纸张、密度板、木板、有机玻璃、pvc板等的真空吸附。也可用于金银首饰的真空铸造、带温浸渍、铝合金木纹转印等行业。
1、吸气口；连接木工雕刻机吸附管道，外径47mm。
2、除尘罩(用户选配):防止木屑等杂物进入泵内。
3、止回阀；停机时，防止泵内的水回流到真空台面内。
4、进水管；向泵内注入工作液(水)，设备产生真空。
5、进水阀门控制工作液的流量，开机之前必须完全打开阀门，并确保水己经进入泵内，才能启动真空泵。
6,排水口；在设备使用10天左右，排空水箱内的工作液，更换干净的软化水。
7、排气口；在吸附过程中产生的气体，通过排气口排入大气，排气口不可堵塞，不可接超过两米的管路，不可接直径低于5cm的管路.否则极易超负荷，损坏电动机。
8、上水位口；向水箱内加水，直到上水位口向外淌水为止，并在每天启动真空泵前定时加水，保证水箱内有充足的工作液。
9、水箱；盛放工作液。
二、雕刻机真空泵使用方法：
1、吸气口与雕刻机吸附管道连接，严格进行密封，防止泄露。
2、初次启动，用螺丝刀拨动电动机风扇，确保叶轮无卡滞现象。
3、连接电动机电源，并调整运转方向与所标相符。
4、向水箱内注水，直到上水位口溢水为止。
5、打开向泵内注水阀门，并等待三分钟，确保工作液流入泵内。
6,启动电动机，真空泵开始工作，吸附台面产生吸附效果。
三、雕刻机真空泵问题诊断：
三、雕刻机真空泵问题诊断： 1,真空泵不抽真空，主要原因:工作液末进入泵腔，没有形成水环或吸气管路泄。
2、真空泵初次启动时电机不转，主要原因:由于叶轮与圆盘间隙非常小，部件断面产生氧化，叶轮与圆盘出现卡死现象，解决方法为打开电动机后端风扇护罩，用锤子轻击电动机后轴头，然后用手转动电动机风叶，确定转动后，装回风扇护罩，启动电动机。
3,真空泵吸力不足，主要原因工作液进入量不足，检查进水管路:吸气管路出现泄露，检查吸气管路的密封性能。长时间未更换工作液，工作液中进入的大量木屑粉尘，影响了工作液质量，必须保持工作液为洁净的水。
4,真空泵噪音大，主要原因吸气管路所有阀门关闭所致真空泵抽气达到极限，产生的气蚀声音，打开进气管路阀门噪音会消失。
四、雕刻机真空泵主要技术：
|
型号
|
抽速(m3/min)
|
功率(KW)
|
最大真空度(Mpa)
|
最大吸附面积(m2)
|
|
DK-2070
|
1.3
|
3
|
-0.098
|
|
|
DK-5110
|
2.7
|
4
|
-0.098
|
|
|
DK-5111
|
3.8
|
5.5
|
-0.098
|
|
|
DK-5121
|
4.6
|
7.5
|
-0.098
|
|
|
DK-5131
|
6.6
|
11
|
-0.098
|
|
|
DK-5161
|
8.3
|
15
|
-0.098
|
|
