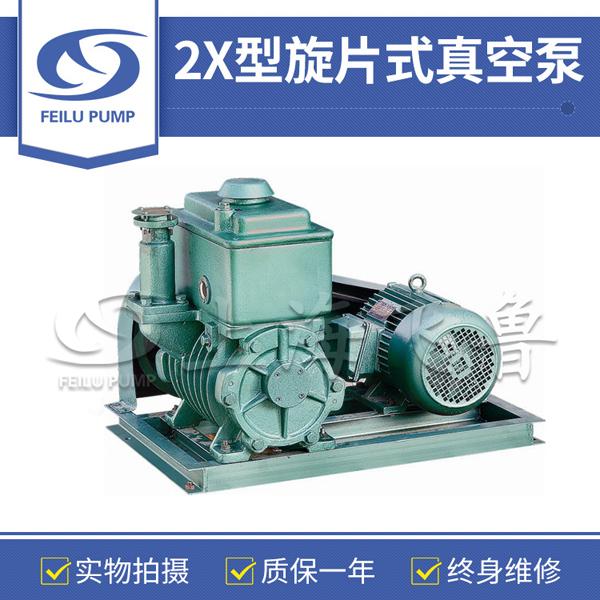

2X型旋片式真空泵-上海飞鲁泵业科技有限公司

1、2X型旋片式真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

2、由于2X型旋片式真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是联系在一起的，所以2X型旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定地的可凝汽体。

3、2X型旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。

4、2X型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

2X型旋片式真空泵的性能参数表：

参数/型号		2X-4A	2X-8A	2X-15A	2X-30A	2X-70A	2X-100A
抽气速率(L/s)		4	8	15	30	70	100
极z限压力（Pa）	分压力	≤6×10-2	≤6×10-2	≤6×10-2	≤6×10-2	≤6×10-2	≤6×10-2
极z限压力（Pa）	全压力	≤1	≤1	≤1	≤1	≤1	≤1
电动机功率（kw）		0.55	1.1	2.2	3	5.5	7.5
转速（r/min)		450	320	320	450	420	360
温度（℃）		≤40℃
噪音（dBA）		≤75	≤78	≤80	≤82	≤86	≤90
进气口径（mm）		25	40	40	65	80	90
用油量（L）		1	1.5	2	3	4.2	5
外形尺寸（mm)		540×335×380	790×430×540	790×530×540	780×500×560	910×650×700	113×740×690
适用电磁压差阀		DDC-JQ25	DDC-JQ40	DDC-JQ40	DDC-JQ65	DDC-JQ80	DDC-JQ100
冷却水量（L/mm）		―	―	―	71	72	72
毛重/净重（Kg）		55/50	158/148	202/190	230/216	338/320	400/370

注：（1）真空度是指被抽容器内剩余气体压强，以分压强为我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久气体的总压强，而麦氏表只能测出永久气体占的分压强，故二表的数值有一定的差异。

（2）抽气速率是根据几何尺寸算出的在大气压强时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降。

（3）温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。

（4）2X型旋片式真空泵型号表示方法：如2X-4，2代表双级泵，X代表旋片式真空泵，一横线后面的数字4代表每秒钟的抽速。

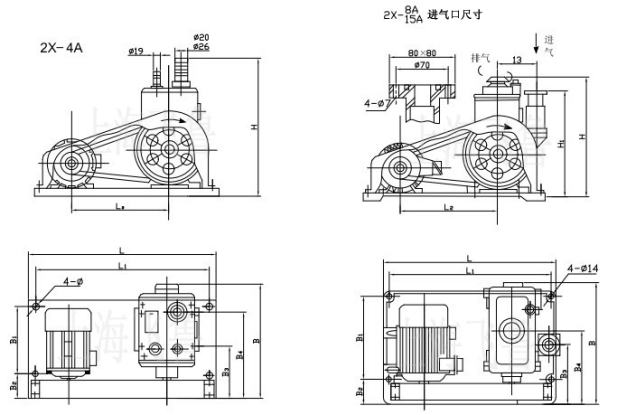

2X型旋片式真空泵安装尺寸：

型号/外形尺寸	L	L1	L2	B	B1	B2	B3	B4	H	H1
2X-4A	560	532	297	342	198	77.5	160	260	392	/
2X-8A	792	736	407	431	270	104	215	274	540	492
2X-15A	792	736	407	531	364	110	261	324	540	492

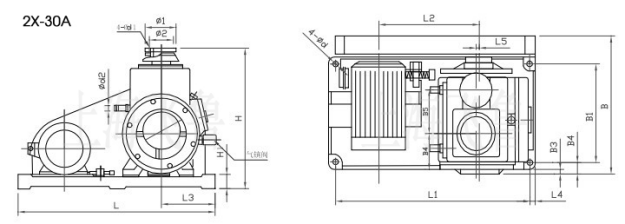

型号/外形尺寸	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	B4	B5	H	H1	Φd	Φd1	Φd2	Φ1	Φ2
2X-30A	780	730	375	225	25	10	8	498	340	25	18	128	155	557	55	16	9	12.5	125	105

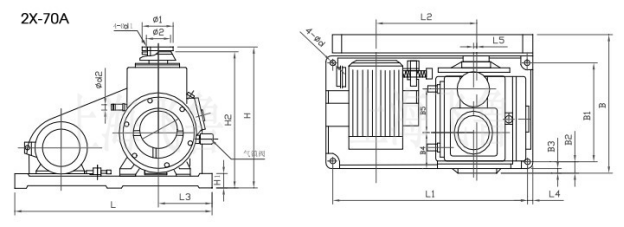

型号/外形尺寸	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	B4	B5	H	H1	H2	Φd	Φd1	Φd2	Φ1	Φ2
2X-70A	904	835	445	286	30	15	10	680	460	35	25	175	225	690	70	715	20	11	12.5	150	125

2X型旋片式真空泵的使用注意事项：

1、旋片真空泵运转注意事项：

（1）断续起动1—2次，观察在运转中有无异常声响及特殊的震动，无问题方可边续运转。

（2）注意油面应在视镜的两条油标线之间，油量多了会引起起动困难、返油、喷油等不良现象，少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降，将泵连续运转几转后，油面才会上升。

（3）打开冷却水

（4）打开泵进气嘴上的阀门，打开的大小视具体情况而定。

2、对初次安装好的旋片真空泵，应先做一次试车运转，此时泵应无安装不当的振动及无特殊冲击声响，电机不应超负荷，油温和极限真空度应符合技术规格。

3、停旋片真空泵时应先关断进气嘴上的阀门，装有放气阀者对泵放气，再截断电源，再停水源。

4、旋片真空泵使用中注意事项：

（1）经常注意油位。

（2）泵起动后再缓慢打开阀门。

（3）经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转。

（4）注意冷却水是否中断。

（5）注意泵温升不超过40℃

（6）如停车后旋片式真空泵温要下降到5℃以下时，泵内冷水必须除净。

2X型旋片式真空泵的维护与保养：

1、旋片真空泵在工作中除了注意以上事项外，尚须注意下列事项：

（1）旋片真空泵须经常保持清洁，泵上不得放置其他物件。

（2）注意皮带松紧是否适当，第半年年调整一次。

（3）管道接头是否漏气，及时杜绝。

2、旋片真空泵连续工作三月至半年之后，就应换油一次，在湿度较大的地区，在潮湿季节工作的泵，或被抽气体污染很大的，应根据具体情况酌情缩短换油时间。

换油事项如下：

（1）将旋片真空泵拆除真空系统，把底盘电机一端垫高些，打开放油塞放油，转动真空泵、捂住排气口，使腔内污油全部从放油口放出，再从进气口处加入新油100—500ml持续转动5—10转以上对，内部进行清洗，照此操作3—5次，特污油放清后，再装上放油塞，将泵放平，从进气口及加油孔分别加入新油，换油即告完毕。

（2）换油时不宜长久开动电机，以免使排气阀片跳动过于剧烈和疲劳。

（3）严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。

注：旋片式真空泵换油最好的油温升高后进行。 3、如停旋片真空泵时间较长，应取下排气罩放上排气塞，封闭进气口，放净积水。

使用2X旋片式真空泵的警告及注意事项：

1、该泵仅用来抽气体，不能用来抽除含易爆、易燃、有毒、对真空油起化学反应的及有腐蚀性的气体。尽管能用来抽经常存在于大气中的少量颗粒，但不能用来抽加工物体、化学物、冷凝物、粉末或其他颗粒。它们会损坏设备，降低性能，缩短使用寿命。

2、使用前必须按照电力部门要求操作，首先点动电机，检查旋向符合要求后，方可投入正常连续运转。泵不允许反向运转，以免损坏泵以及系统。

3、请勿放在雨淋、蒸汽或湿度过重的地方，否则会导致电击，短路和整个系统的损坏。

4，检查加油和修理泵之前，一定要先断开电路。

5、无论何时更换电线都要使用合格的电缆。

6、用适当的电路熔断器防护短路。

7、请勿把手指或外物伸入运动部件的旋转范围内，以免产生严重的人身危害或者使泵以及其他部件收到损坏。

8、为确保安全，使用高级汽油对泵内部及零件清洗时，应杜绝明火。
